本申請實施例提供了一種電源充放電管理系統(tǒng)，其特征在于：包括電源適配器、電池和電源管理電路，電源適配器與外部電源連接，電源管理電路用于在電池電量滿足負載設備的用電需求時，選擇電池為其供電，在電池電量不滿足負載設備的用電需求時，切換至電源適配器的第一輸出端，由外部電源供電，電源管理電路還與電源適配器的第二輸出端連接，由與電源適配器連接的外部電源與電源管理電路供電，在電池電量不足時，通過電源管理電路為電池充電。本實施例的負載所需的用電電壓VCC可以通過電源管理電路由電池或適配器供電，并且當電池電壓下降到充電閾值(VREF)以下時，可通過適配器為電池充電，電路結構簡單，提高了電源管理的效率。
| 附圖說明 |
| 為了更清楚地說明本實用新型實施例，下面將對實施例或現有技術描述中所需要使用的附圖做簡單介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創(chuàng)造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。 |

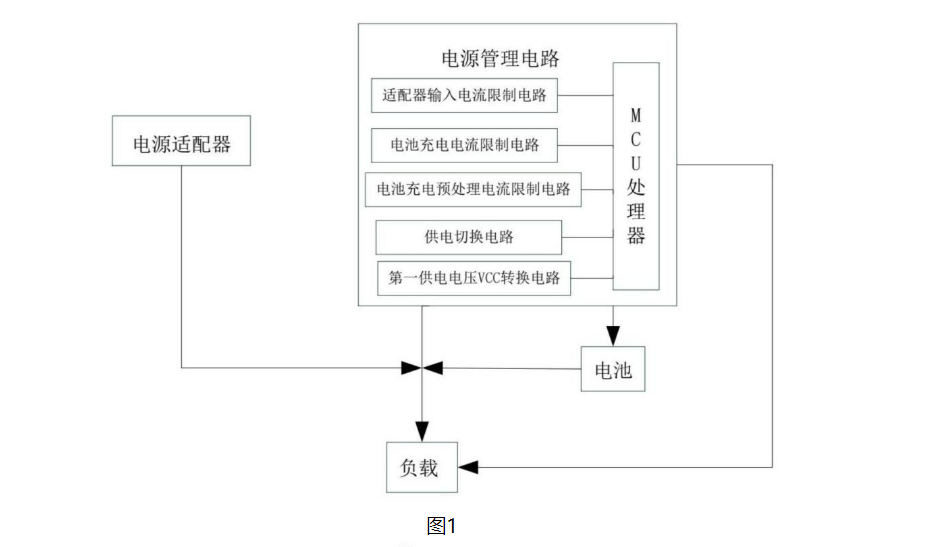

| 圖1為本實用新型實施例的電路原理框圖； |

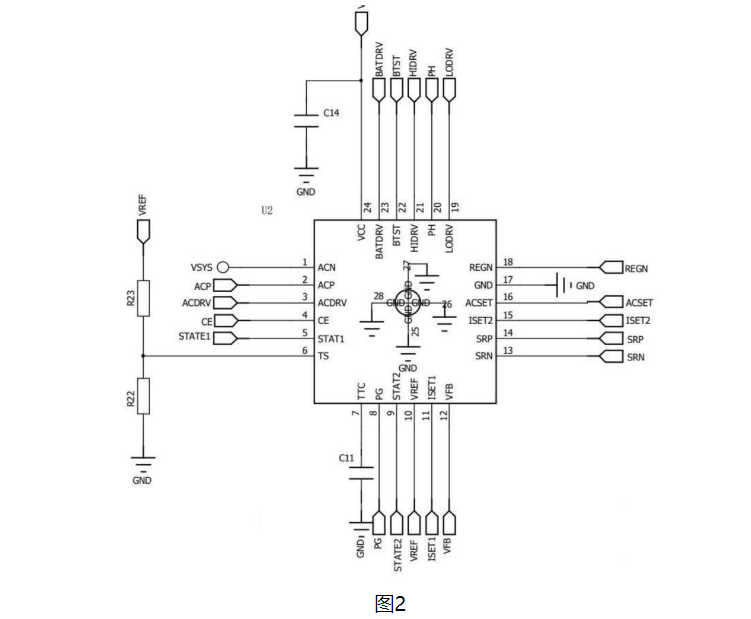

| 圖2為本實用新型實施例的充電控制器的接口示意圖； |

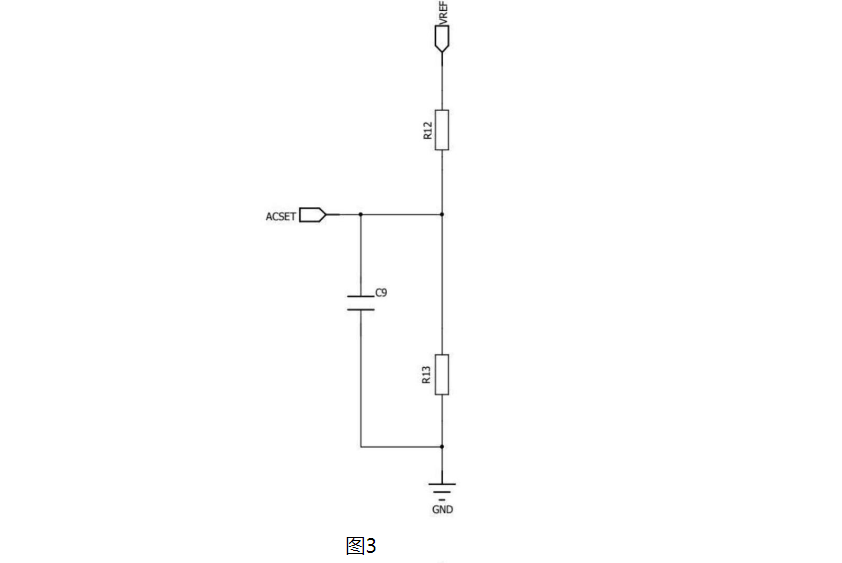

| 圖3為本實用新型實施例的適配器輸入電流限制電路的電路原理圖； |

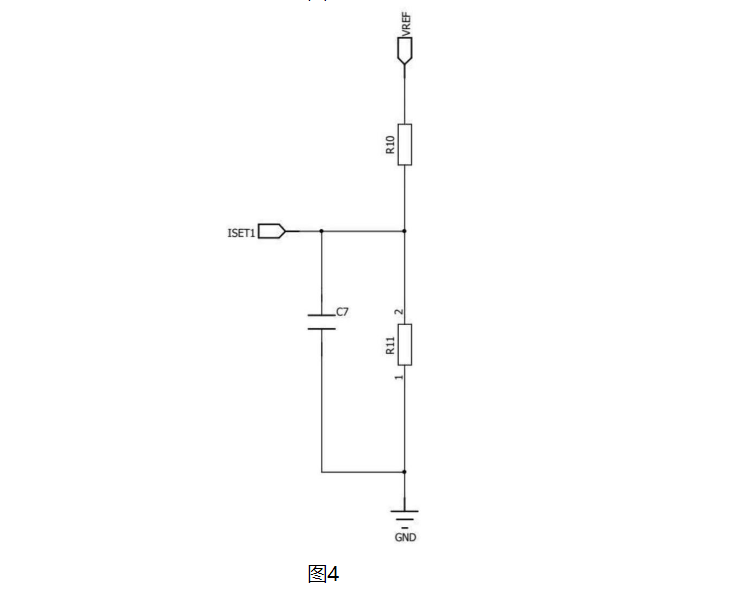

| 圖4為本實用新型實施例的電池充電電流限制電路的電路原理圖； |

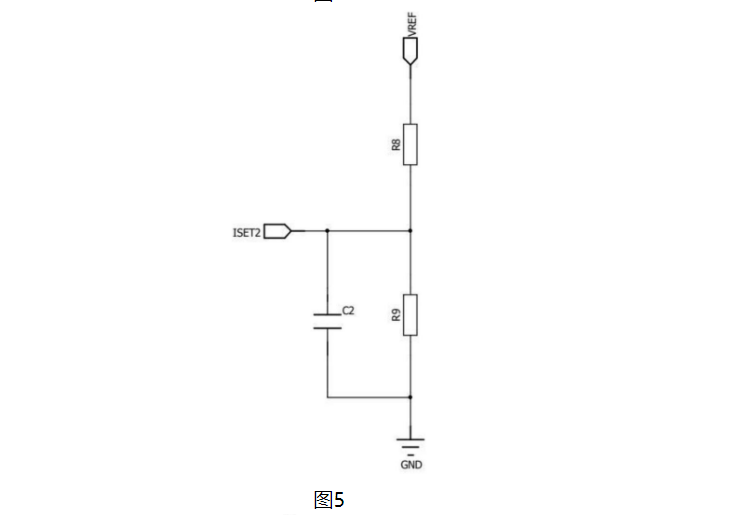

| 圖5為本實用新型實施例的電池充電預處理電流限制電路的電路原理圖； |
| 圖6為本實用新型實施例的電源管理電路的部分原理圖。 |
| 以下結合附圖對本實用新型的具體實施方式作進一步詳細地說明。 |
